功率：55~250kW

捷豹無油螺桿機特別適合醫療、制藥、食品、石油化工、電子、國防科研等需要高品質無油壓縮空氣的行業使用。

產品介紹

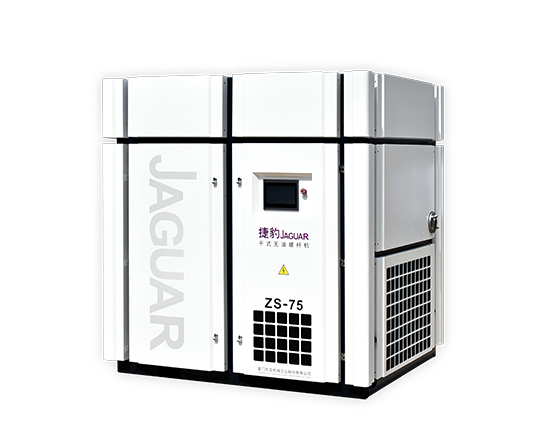

捷豹無油螺桿機采用二級壓縮、永磁變頻配置，主機、整機完全自主研發。主機采用可靠多級密封軸封系統，使空氣壓縮全程沒有潤滑參與，產出壓縮空氣純凈無油。整機獨特進風口及箱板隔音設計，使機器噪音降至最低。

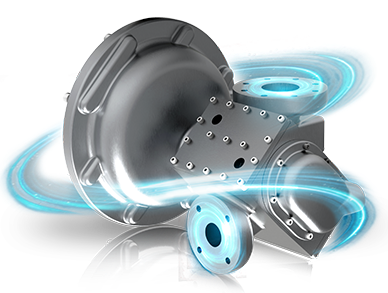

捷豹螺桿主機

主機完全由捷豹自主研發，獨一無二的外形和內部結構。前后軸承采用迷宮密封+碳環密封+氣密封三級密封形式，使壓縮腔和潤滑油完全隔離，空氣壓縮過程沒有潤滑油參與，保證產出壓縮空氣純凈無油。

主機殼體內部設計獨特水套，通過冷卻水循環很好的控制殼體溫度，從而使主機內部各部件間的間隙始終控制在理想范圍，同時有效降低排氣溫度。 螺桿轉子采用不銹鋼材質，表面噴涂超級涂層，特殊的涂層材料具有驚人的附著性和耐磨性及耐腐蝕性，能在主機內部高溫高濕的運行環境下很好的保護轉子。

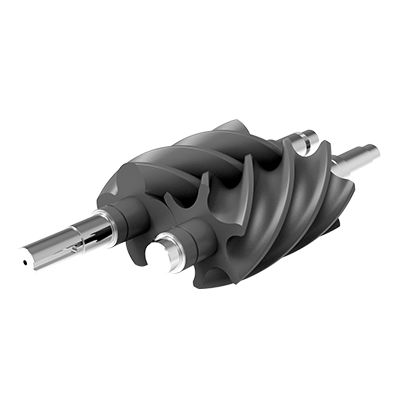

捷豹涂層螺桿轉子

捷豹永磁變頻螺桿機，結合高效的無油機專用型線，提供了高效的產氣效率。轉子和殼體采用聚合物納米自潤滑涂層 Polymer Nano Self-lubricating Coating （PNSC) ，可滿足各種濕度較大的應用場合，更大程度的減少泄露，提高效率。機組傳動系統采用強制潤滑和冷卻，保障系統運行的可靠性， 雙重密封系統包括機械密封、靜態密封，確保壓縮腔內純無油。

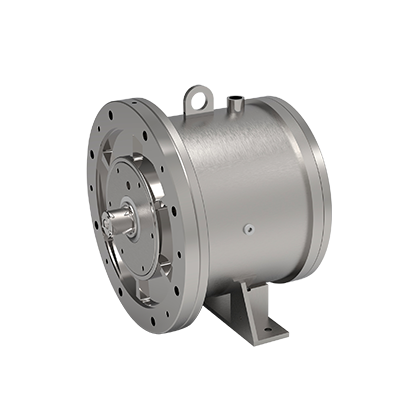

捷豹電機

采用（IPM）IE5永磁變頻電機，高效節能。捷豹獨有的全密封液冷設計，防護等級達到IP65。液冷系統使電機溫度控制在理想范圍，保證電機永不失磁的情況下提高電機效率。軸承采用SKF全密封自潤滑軸承，在軸承壽命周期內實現電機免維護。

捷豹冷卻系統

冷卻系統采用潤滑油冷卻、冷卻水冷卻、中間冷卻、后部冷卻集成一體式設計，保證整機各系統冷卻效果的同時減小空間，結構緊湊。其中中間冷卻和后部冷卻分別采用了不銹鋼冷卻器+鋁制冷卻器二級冷卻方式，由主機排出的高溫壓縮空氣先經過不銹鋼冷卻器預冷，再進入鋁制冷卻器，保證鋁制冷卻器在可接受溫度下安全可靠的工作。搭配低轉速、低噪音、高風壓離心式風機，使整機各系統在合理溫度范圍運行，提高機器可靠性。

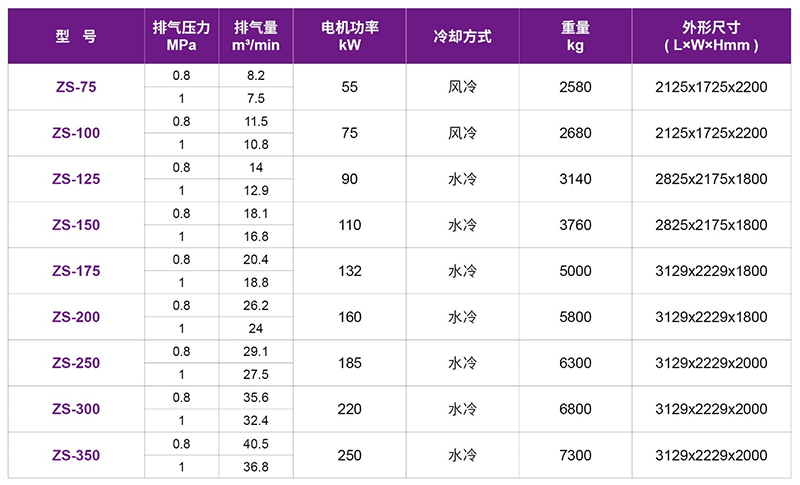

產品參數
